Выбор кабеля бытового назначения
25.06.2020
При выборе кабеля, предназначенного для прокладки внутри помещений, помимо номинального напряжения, допустимой токовой нагрузки (сечения жилы), необходимо учитывать еще два ключевых параметра – пожарную безопасность и удобство монтажа.
1. Пожарная безопасность
- Нераспространение горения при одиночной прокладке. Это когда одиночный кабель или ряд кабелей, расстояние по воздуху в свету от которых до ближайшего кабеля превышает 300 мм.
- Нераспространение горения при групповой прокладке.
По данному параметру выделяют 5 категорий – D, C, B, A, A F/R (последняя – только для силовых кабелей с токопроводящей жилой сечением более 35 мм2). Отнесение к той или иной категории зависит от объема горючей массы (неметаллического материала) на метр кабеля, чем больше объем горючей массы, тем сложнее обеспечить нераспространение горения. Кабели, которые не распространяют горение при групповой прокладке, в маркировке имеют индекс «нг». При выборе кабеля для групповой прокладки внутри помещений может быть достаточно и категории С. Не распространяющие горение кабели по категории А или A F/R обладают наилучшими свойствами по нераспространению горения.
- Низкое дымообразование и газовыделение и содержание галогенов.
При этом кабели с индексом HF не содержат галогенов (йод, фтор, хлор, бром). При соединении с водой данные элементы образуют кислоты, которые могут вывести из строя микропроцессорное оборудование. Более безопасный вариант – кабели с использованием безгалогенных материалов.
- Огнестойкость. Огнестойкие кабели в маркировке имеют индекс FR (Fire Resistance). Такие кабели необходимо применять для подключения систем пожаротушения и другого оборудования, которое должно сохранять работоспособность в условиях пожара в течение заданного периода времени. Индекс FR в маркировке кабеля обозначает, что кабель сохраняет работоспособность при горении в течение от 30 до 180 минут.
2. Удобство монтажа кабеля
- Радиус изгиба
При выборе кабеля для квартиры необходимо учитывать требуемый радиус изгиба. Допустимый радиус изгиба составляет от 5 до 20 наружных диаметров, в зависимости от марки кабеля. Эта характеристика зависит от конструкции кабеля и применяемых материалов. Кабели, предназначенные для нестационарной прокладки, имеют многопроволочные токопроводящие жилы 5-го класса гибкости, а для стационарной 1-го или 2-го класса. При этом проволоки жилы должны быть изготовлены из отожженной (мягкой) электротехнической меди. При применении вторичной или неотожженной (твердой) меди жила не может обеспечить требуемый радиус изгиба.
- Температурный режим при прокладке кабеля.
Температурный режим – важное условие при выборе кабеля для помещения. Он может отличается от условий эксплуатации, поскольку даже кабели, предназначенные для эксплуатации внутри зданий, зачастую прокладывают при минусовой температуре, если стройка идет в осенне-зимний период.
- Цветовая маркировка изолированных жил (ГОСТ 31996-2012).
| Число жил в кабеле | Порядковый номер в жиле | ||||
|---|---|---|---|---|---|
|
1
|
2
|
3
|
4
|
5
|
|
| 2 |
Серый*
|
Синий
|
-
|
-
|
-
|
| 3 |
Серый*
|
Коричневый
|
Черный
|
-
|
-
|
|
Серый*
|
Синий
|
Зелено-желтый
|
-
|
-
|
|
| 4 |
Серый*
|
Коричневый
|
Черный
|
Синий
|
-
|
| 5 |
Серый*
|
Коричневый
|
Зелено-желтый**
|
Синий
|
-
|
* или натуральный
** По согласованию с заказчиком.

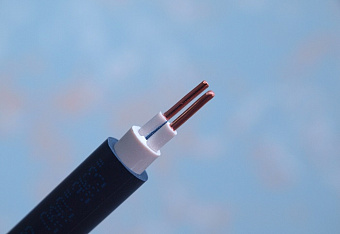

- Наличие экструдированного заполнения (внутренней оболочки) кабеля под оболочкой
а) придание круглой формы и обеспечение герметичности при вводе в распределительные устройства;
б) легкость при разделке кабеля и монтаже.
